分享 gRPC 系列 (三) 如何借助 HTTP2 实现传输

early · 2021年01月17日 · 最后由 pathbox 回复于 2021年01月21日 · 634 次阅读
本帖已被管理员设置为精华贴

本系列分为四大部分:

回顾

在系列二中,我们一起学习了 gRPC 如何使用 Protobuf 来组织数据,达到高效编解码、高压缩率的目标。本文我们将更进一步,看看这些数据是如何在网络中被传输的,达到以更低的资源实现更高效传输的目标。内容将围绕以下几点展开:

  • HTTP2 要解决的问题,HTTP1.1 的缺点
  • HTTP2 的原理,它是如何降低传输成本,借此我们更深入理解何为二进制编码;同时它是如何提高网络资源利用效率,重温多路复用的思想
  • 拉通 Protobuf 和 HTTP2,通过抓包,从数据和协议角度洞悉 gRPC 调用

网络传输的目标

数据的传输,都是被切割成一个个小块,包在层层网络协议头里,通过一个个路由器依次转发,最终到达目的地,被重新组装起来。这是网络传输的基本原理,在这个过程中,有两个亘古不变的目标:

  • 更快的传输。快的背后就是少,传输的数据越少、越小,整体的速度也就越快。
  • 更低的资源消耗。这背后是资源的高效利用,就像 cpu 那样,压榨的越厉害,就越节约资源。

随着行业的发展,对上述两个目标的追求也更加极致,要想传输速度更快,传输的数据体积要小。数据体积拆开来看,有两个部分:

  • 请求本身的数据。这是系列 (二) 中讨论的核心,用 Protobuf 实现极致的压缩,感兴趣可以回看
  • 协议本身的消耗。协议需要自我表达,这会消耗一部分空间。这是本文的重点,会讨论 HTTP2 如何降低 HTTP1.1 在协议上的消耗

HTTP1.1 被视为差生

HTTP1.1 以其简单、可读性高、超高普及率、历史悠久,作为经典的存在,为互联网的普及做出了重要贡献。但在当今超高的流量、超高的使用频率背景下,打开一个页面动辄几十个请求,使得速度已经难以满足贪婪人类的需求。这主要表现在两个方面:

一、 冗余文本过多,导致传输体积很大 作为一款经典的无状态协议,它使得 Web 后端可以灵活地转发、横向扩展,但其代价是每个请求都会带上冗余重复的 Header,这些文本内容会消耗很多空间,和更快传输的目标相左。

二、 并发能力差,网络资源利用率低 HTTP1.1 是基于文本的协议,请求的内容打包在 header/body 中,内容通过\r\n 来分割,同一个 TCP 连接中,无法区分 request/response 是属于哪个请求,所以无法通过一个 TCP 连接并发地发送多个请求,只能等上一个请求的 response 回来了,才能发送下一个请求,否则无法区分谁是谁。

于是 H1.1 提出了一个 pipeline 的特性,允许请求方一口气并发多个 request,但对服务方有一个变态的要求,需要对应的 response 按照 request 的顺序严格排列,因为不按顺序排列就分不清楚 response 是属于哪个 request 的。这给 Proxy(Nginx 等) 带来了复杂性,同时如果第一个请求迟迟不返回,那后面的请求都会受影响,所以普及率不高。

但当今的 Web 页面有玲琅满目的图片、js、css,如果让请求一个个串行执行,那页面的渲染会变得极慢。于是只能同时创建多个 TCP 连接,实现并发下载数据,快速渲染出页面。这会给浏览器造成较大的资源消耗,电脑会变卡。很多浏览器为了兼顾下载速度和资源消耗,会对同一个域名限制并发的 TCP 连接数量,如 Chrome 是 6 个左右,剩下的请求则需要排队,Network 下的 Waterfall 就可以观察排队情况 (见下图右边的颜色条)。

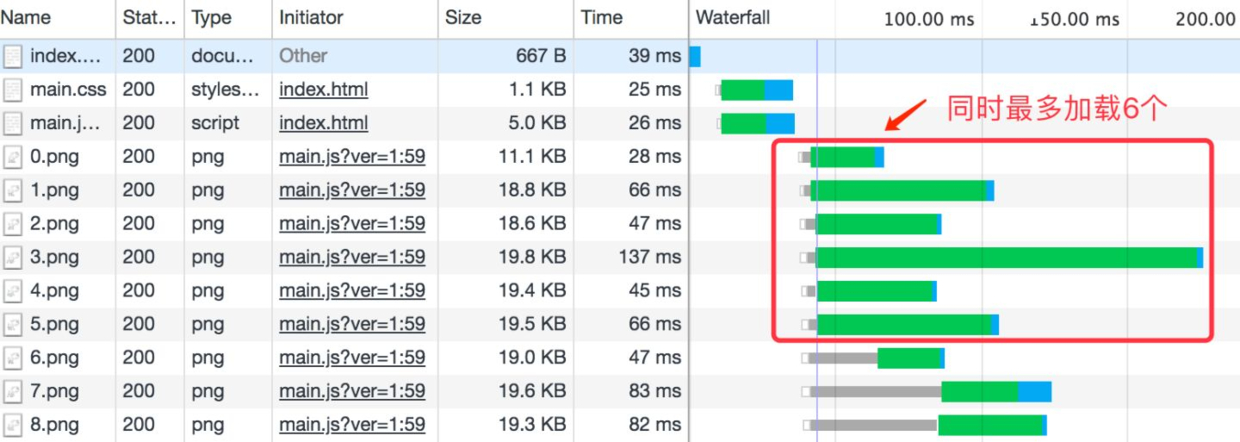

H1.1 时,有 6 个并发连接,可以看到最下面三个请求在排队:

图片涞源[5]

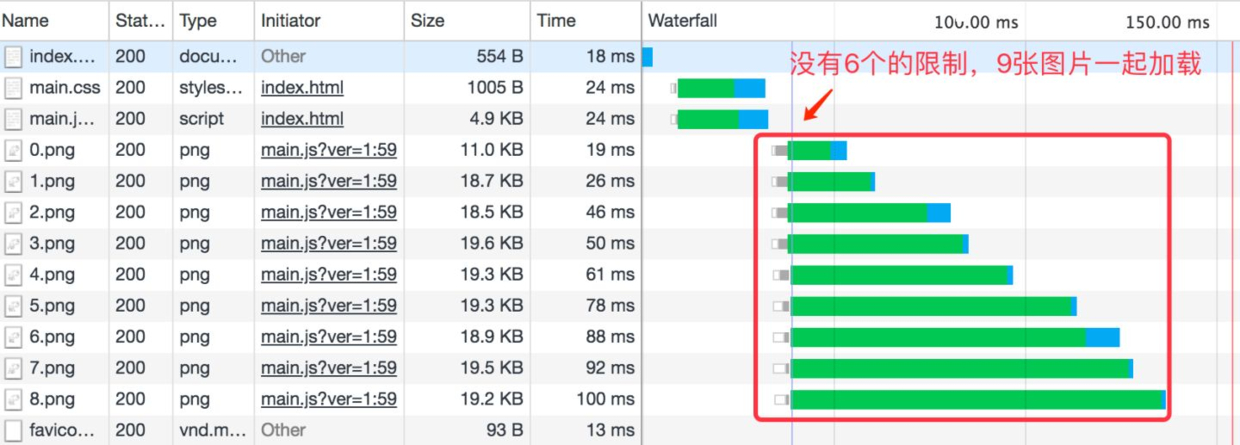

HTTP2 中,可以看出请求时同时发出的,没有排队,且只占用一个连接:

图片涞源[5]

狡猾的人类为了避开这个数量限制,将图片、css、js 等资源放在不同域名下 (或二级域名),避开排队导致的渲染延迟。快速下载的目标实现了,但这和更低的资源消耗目标相违背,背后都是高昂的带宽、CDN 成本。

HTTP2 当救世主

H1.1 在速度和成本上的权衡让人纠结不已,HTTP2 的出现就是为了优化这些问题,在更快的传输更低的成本两个目标上更进了一步。有以下几个基本点:

  • HTTP2 未改变 HTTP 的语义 (如 GET/POST 等),只是在传输上做了优化
  • 引入帧、流的概念,在 TCP 连接中,可以区分出多个 request/response
  • 一个域名只会有一个 TCP 连接,借助帧、流可以实现多路复用,降低资源消耗
  • 引入二进制编码,降低 header 带来的空间占用

核心可分为 头部压缩多路复用。这两个点都服务于更快的传输更低的资源消耗这两个目标,与上文呼应。

头部压缩

现在的 web 页面,大多比较复杂,新打开一个地址,动辄产生几十个请求,这会发送大量的 header,大部分内容都是一样的内容,以 baidu 为例:

request:
GET  HTTP/1.1
Host: www.baidu.com
Cache-Control: no-cache
Postman-Token: a9702bac-94c4-c7da-2041-7c7ac5f85b6e

response:
Access-Control-Allow-Credentials: true
Connection: keep-alive
Content-Encoding: gzip
Content-Type: text/html; charset=UTF-8
Server: Apache
Transfer-Encoding: chunked
Vary: Accept-Encoding

这些文本内容一次次重复地发送,占用了大量的带宽,如何将这些成本降下去,而又保留 HTTP 无状态的优点呢?

基于这个想法,诞生了 HPACK[2],全称为HTTP2头部压缩,它以极富创造力的方式,提供了两种方式极大地降低了 header 的传输占用。

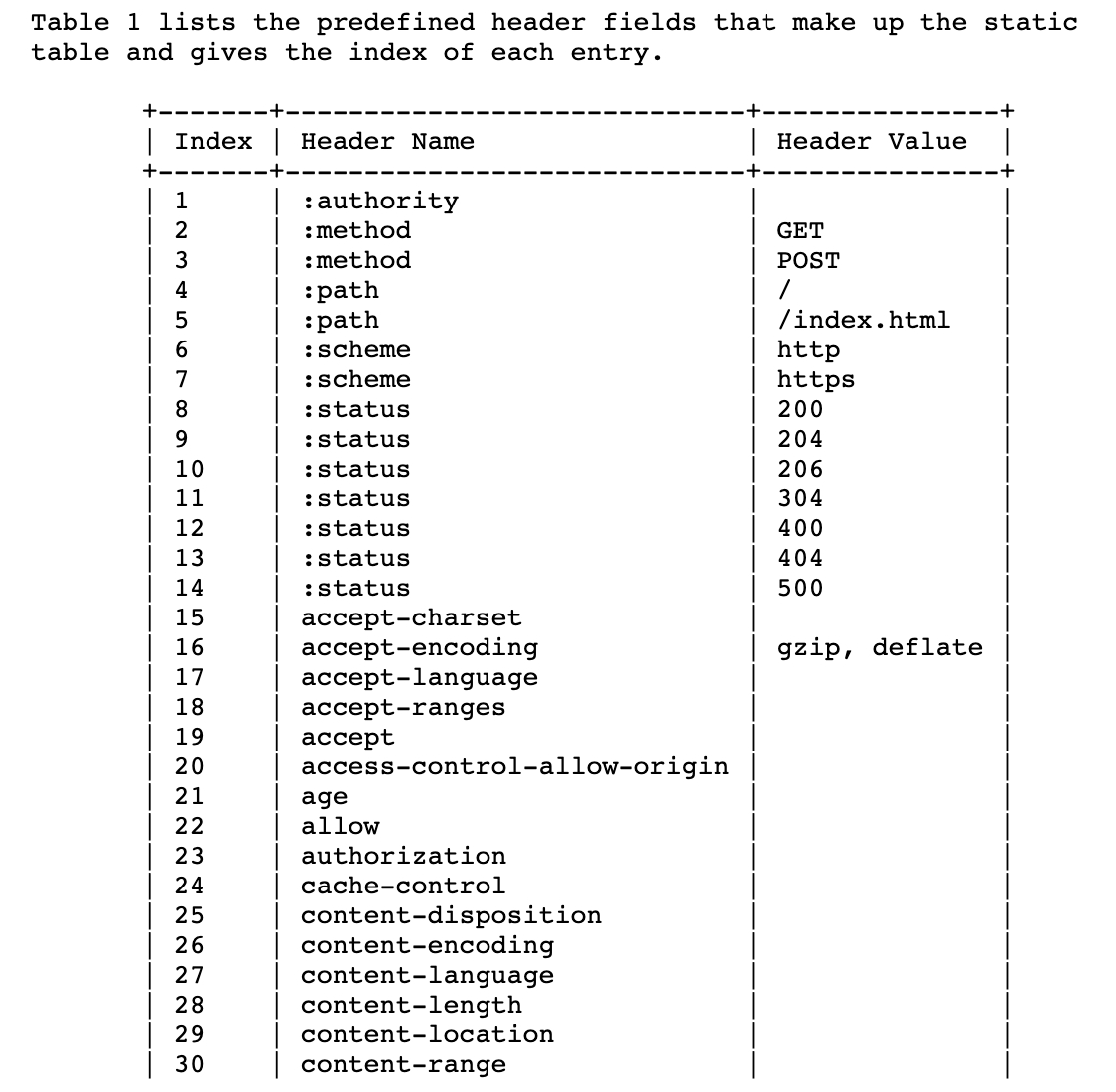

一、将高频使用的 Header 编成一个静态表,每个 header 对应一个数组索引,每次只用传这个索引,而不是冗长的文本。表总共有 61 项,下图是前 30 项:

图片来源[3]

  • 传 3 代表 "POST",这用一个字节表示了原来 4 个字节
  • 传 28 代表 content-length,这用一个字节表示了原来 14 个字节(value 下文会讨论)

可以预见这种方式,在大量的请求环境下,可以明显降低传输内容。服务端根据内容查表,就可以还原出 header。

二、支持动态地在表中增加 header

Host: www.baidu.com

在上面的实例中,打开 baidu 时,对应域名的所有请求都会带上 Host,这又是重复冗余的数据。但由于各家网站的 host 不相同,无法像上面那样做成一个静态的表。HPACK 支持动态地在表中增加 header,例如:

62   Host: www.baidu.com

在请求发起前,通过协议将上面 Header 添加到表中,则后面的请求都只用发送 62 即可,不用再发送文本,这又节约了大量空间。(请求方/服务方的表成员会保持同步一致)

上面两个分别被成为静态表和动态表。静态表是协议级别的约定,是不变的内容。动态表则是基于当前 TCP 连接进行协商的结果,发送请求时会相互设置好 header,让请求方和服务方维护同一份动态表,后续的请求可复用。连接销毁时,动态表也会注销。

多路复用

H1.1 核心的尴尬点在于,在同一个 TCP 连接中,没办法区分 response 是属于哪个请求,一旦多个请求返回的文本内容混在一起,就天下大乱,所以请求只能一个个串行排队发送。这直接导致了 TCP 资源的闲置。

HTTP2 为了解决这个问题,提出了的概念,每一次请求对应一个流,有一个唯一 ID,用来区分不同的请求。基于流的概念,进一步提出了,一个请求的数据会被分成多个帧,方便进行数据分割传输,每个帧都唯一属于某一个流 ID,将帧按照流 ID 进行分组,即可分离出不同的请求。这样同一个 TCP 连接中就可以同时并发多个请求,不同请求的帧数据可穿插在一起,根据流 ID 分组即可。这样直接解决了 H1.1 的核心痛点,通过这种复用 TCP 连接的方式,不用再同时建多个连接,提升了 TCP 的利用效率。 这也是多路复用思想的一种落地方式,在很多消息队列协议中也广泛存在,如 AMQP[4],其channel的概念和如出一辙,大道相通。

在 HTTP2 中,流是一个逻辑上的概念,实际上就是一个 int 类型的 ID,可顺序自增,只要不冲突即可,每条数据都会携带一个流 ID,当一串串帧在 TCP 通道中传输时,通过其流 ID,即可区分出不同的请求。

帧则有更多较为复杂的作用,HTTP2 几乎所有数据交互,都是以帧为单位进行的,包括 header、body、约定配置 (除了 Magic 串),这天然地就需要给帧进行分类,于是协议约定了以下帧类型:

  • HEADERS:帧仅包含 HTTP header 信息。
  • DATA:帧包含消息的所有或部分请求数据。
  • PRIORITY:指定分配给流的优先级。服务方可先处理高优先请求
  • RST_STREAM:错误通知:一个推送承诺遭到拒绝。终止某个流。
  • SETTINGS:指定连接配置。(用于配置,流 ID 为 0) [会 ACK 确认收到]
  • PUSH_PROMISE:通知一个将资源推送到客户端的意图。
  • PING:检测信号和往返时间。(流 ID 为 0)[会 ACK]
  • GOAWAY:停止为当前连接生成流的停止通知。
  • WINDOW_UPDATE:用于流控制,约定发送窗口大小。
  • CONTINUATION:用于继续传送 header 片段序列。

一次 HTTP2 的请求有以下过程:

  • 通过一个或多个 SETTINGS 帧约定一些数据(会有 ACK 机制,确认约定内容)
  • 请求方通过 HEADERS 帧将请求Aheader 打包发出
  • 请求 B 可穿插···
  • 请求方通过 DATA 帧将请求Arequest 数据打包发出
  • 服务方通过 HEADERS 帧将请求Aresponse header 打包发出
  • 请求 C 可穿插···
  • 服务方通过 DATA 帧将请求Aresponse 数据打包发出 ## 深入 HTTP2 前文简单介绍了,头部压缩和多路复用的具体思路和解决问题的方法,接下来我们深入 HTTP2,看看这两个特性是如何落地的,在数据上形成直观地把握,也借此了解何为二进制编码

任何一个应用层的传输协议,都需要解决一个问题,那就是如何表示数据结尾,如何分割数据。在 H1.1 中,我们知道,它粗暴地先发 Header,再发 body,每个 header 通过\r\n文本内容来分割,header 和 body 通过\r\n\r\n来分割,通过 content-length 的值读取 body,一个请求的内容就成功结束。

// 一次请求的返回
200 OK\r\nHeader1:Value1\r\nHeader2:Value2\r\nHeader3:Value3\r\n\r\nI am body
// 网络中实际传输的是上面文本的ascii编码

HTTP2 为了降低协议占用,不会使用文本分割,也不会使用文本来表示 header。它是如何表示一帧开始、一帧结束、header 传完了、body 传完了呢?

下面是帧格式,所有帧都是一个固定的 9 字节头部 (payload 之前) 跟一个指定长度的数据 (payload):

+-----------------------------------------------+
|                 Length (24)                   |
+---------------+---------------+---------------+
|   Type (8)    |   Flags (8)   |
+-+-------------+---------------+-------------------------------+
|R|                 Stream Identifier (31)                      |
+=+=============================================================+
|                   Frame Payload (0...)                      ...
+---------------------------------------------------------------+
  • Length 代表整个帧的长度,用一个 24 位无符号整数表示。头部的 9 字节不算在这个长度里。从 payload 开始读 Length 这么多字节,一帧数据也就读完结束。
  • Type 定义 帧 的类型,用 8 bits 表示。帧类型决定了帧的格式和语义,不同类型有差异
  • Flags 是为帧类型相关而预留的布尔标识。标识对于不同的帧类型赋予了不同的语义,例如下面会提到的 Padding
  • R 是一个保留的比特位。这个比特的语义没有定义,发送时它必须被设置为 (0x0), 接收时需要忽略。
  • Stream Identifier 唯一标示一个流,用 31 位无符号整数表示。客户端建立的 sid 必须为奇数,服务端建立的 sid 必须为偶数,值 (0x0) 保留给与整个连接相关联的帧 (连接控制消息),而不是单个流
  • Frame Payload 是主体内容,由帧类型决定(上面的 9 个字节都是协议本身的消耗,payload 才是请求本身的主要内容)

不同的帧类型,有不同的 Payload 格式,我们分别介绍 DATA 帧和 HEADDERS 帧:

DATA 帧的 Payload:

+---------------+
|Pad Length? (8)|
+---------------+-----------------------------------------------+
|                            Data (*)                         ...
+---------------------------------------------------------------+
|                           Padding (*)                       ...
+---------------------------------------------------------------+
  • Pad Length: ? 表示此字段的出现时有条件的,当帧的 Flags(8) 的第三位为 1 时,才有效,否则会被忽略
  • Data: 传递的数据,其长度上限等于帧的 payload 长度减去其他出现的字段长度 (如果有 pad 的话)。在 gRPC 中,Data 这部分内容就是用 Protobuf 将数据编码的结果
  • Padding: 填充字节,没有具体语义,发送时必须设为 0,作用是混淆报文长度,为安全目的服务

Data 帧的 Flags(8) 目前有两个位有意义:

  • END_STREAM: bit 0 设为 1 代表当前流的最后一帧,告诉接收方请求数据发送完毕,否则还要继续等下一帧 (接收方)
  • PADDED: bit 3 设为 1 代表存在 Padding

HEADER 帧 Payload:

+---------------+
 |Pad Length? (8)|
 +-+-------------+-----------------------------------------------+
 |E|                 Stream Dependency? (31)                     |
 +-+-------------+-----------------------------------------------+
 |  Weight? (8)  |
 +-+-------------+-----------------------------------------------+
 |                   Header Block Fragment (*)                 ...
 +---------------------------------------------------------------+
 |                           Padding (*)                       ...
 +---------------------------------------------------------------+
  • Pad Length: 同 DATA 帧
  • E: 一个比特位声明流的依赖性是否是排他的,存在则代表 PRIORITY flag 被设置
  • Stream Dependency: 指定一个 stream identifier,代表当前流所依赖的流的 id,存在则代表 PRIORITY flag 被设置
  • Weight: 一个无符号 8 为整数,代表当前流的优先级权重值 (1~256),存在则代表 PRIORITY flag 被设置
  • Header Block Fragment: header 块片段,header 依次打包排列在里面
  • Padding: 同 DATA 帧

HEADERS 帧有以下标识 (flags):

  • END_STREAM: bit 0 设为 1 代表当前请求 header 发送完了 (可能有 CONTINUATION 帧,可以认为是 HEADERS 的一部分)
  • END_HEADERS: bit 2 设为 1 代表 header 块结束
  • PADDED: bit 3 设为 1 代表 Pad 被设置,存在 Pad Length 和 Padding
  • PRIORITY: bit 5 设为 1 表示存在 Exclusive Flag (E), Stream Dependency, 和 Weight

请求的 header 打包在 Header Block Fragment ,我们重点关注一下,以便理解 header 是如何被传输的。

由于上面头部压缩的内容,我们知道 header 可以存在于静态表、动态表中。此时只需要传一个 index 即可表达对应的 header,减少传输内容。 请求传递的 header 情况有以下几种:

  • header 的 key、value 在静态表/动态表中,此时只需要传递一个 index 即可
  • header 的 key 在静态、动态表中,而 value 由于多种多样,不在表中 (如 Host),此时 key 可以由 index 表示,但 value 需要传递原内容
  • header 的 key、value 完全不在静态、动态表中,key、value 都需要传递原内容 (字符串)
  • 希望将本次传递的 header 写入动态表中,下次只需要传 index 即可
  • 不希望本次传递的 header 写入动态表中

Header Block Fragment 中打包 header 的方式也就是按照上面几种情况展开,具体篇幅较多,本文找一个复杂点的例子: key、value 都不在表中,且需要添加进表中的情况进行举例:(更详细 HPACK 细节可见 [6]、[7])

+---+---+---+---+---+---+---+---+
| 0 | 1 |           0           |           // 通过头8个bit表示是哪种case
+---+---+-----------------------+
| H |     Key Length (7+)      |
+---+---------------------------+
|  Key String (Length octets)  |
+---+---------------------------+
| H |     Value Length (7+)     |
+---+---------------------------+
| Value String (Length octets)  |
+-------------------------------+
  • 头 8 个 bit 中01 000000 表达了两点
    1. header 的 key 不在表中 (000000)、value 也不在 (需要传文本内容)
    2. 希望将此 header 追加到动态表中,供下次使用 (01开头表示需要追加到表中)
  • Value Length 代表对应 value 的长度,借此可读取完整的 Value String
  • 其余的情况都可以用头 8 个 bit 表示 [7]
  • 多个上面的结构前后拼接在一起,就可以在一个 HEADERS 帧中表示多个 header 了
  • 第二行 H 为 1 表示 value 用了霍夫曼编码 [9],可以理解为一种文本压缩策略

上面的场景下,header 的内容包含 key 的 Index,value 的长度、value 的文本内容,其实可分为两种:

  • 数字的表达。 key 的 Index、key/value 文本内容的长度
  • 字符串的表达。key 的内容 (如 custom-key)、value 的内容 (custom-value)

对于 custom-key: custom-header表达示例:(来源 [10])

编码数据的十六进制表示:
   400a 6375 7374 6f6d 2d6b 6579 0d63 7573 | @.custom-key.cus
   746f 6d2d 6865 6164 6572                | tom-header

解码过程:

   40                                      | == Literal indexed ==         (01000000表示要追加到表中)
   0a                                      |   Literal name (len = 10)     (得到key长度)
   6375 7374 6f6d 2d6b 6579                | custom-key
   0d                                      |   Literal value (len = 13)    (得到value长度)
   6375 7374 6f6d 2d68 6561 6465 72        | custom-header                 (一个key:value 读取完毕)


解码结果可得header:     custom-key:custom-header         并将其加入动态表,下次直接只传index

上图中有Key Length (7+)Value Length (7+),这是上面提到的数字的表达,可以看到有7+这个表示。这里面有一个扩展问题,如果 Value 的长度比较大,7 个 bit 表示不了咋办。

  0   1   2   3   4   5   6   7
+---+---+---+---+---+---+---+---+
| ? | ? | ? | 1   1   1   1   1 |       第一个字节  N = 5
+---+---+---+-------------------+
| 1 |    Value-(2^N-1) LSB      |
+---+---------------------------+
               ...
+---+---------------------------+
| 0 |    Value-(2^N-1) MSB      |
+---+---------------------------+

当长度 len 比较小,len < 2^N - 1, 则直接用第一个字节即可表达。(N <= 7)。 如果 len >= 2^N - 1,则需要用后续的字节继续表达。规则是:

  • 选择一个 N,如上面 N=5,将第一个字节的后 N 位全部设为 1,则第一个字节表达了 2^N - 1, 剩下的 len - (2^N - 1) 用后面的字节表示。
  • 将 len - (2^N - 1) 用二进制表示出来,将二进制位分别分给下面的字节
  • 只占用后面字节的后 7 位
  • 如果第一位为 0,则表示表达完毕,为 1 则表示下一个字节还在继续表示 len

示例: (来源 [10])

  • 表达长度为: 1337,设 N = 5
  • 1337 大于 31(2^5-1),并使用 5 位前缀表示。5 位前缀使用其最大值(31)填充
  • 除第一个字节外,后面字节表达 1337 - 31 = 1306
  • 1036 二进制串为: 010100011010,用多个字节表达


     0   1   2   3   4   5   6   7
    +---+---+---+---+---+---+---+---+
    | X | X | X | 1 | 1 | 1 | 1 | 1 |  第一个字节表达了 2^N - 1 = 31, 下面的字节表达 1337 - 31 = 1306
    | 1 | 0 | 0 | 1 | 1 | 0 | 1 | 0 |   后面一截: 0011010   (低位)
    | 0 | 0 | 0 | 0 | 1 | 0 | 1 | 0 |   前面一截: 01010      (高位)
    +---+---+---+---+---+---+---+---+


    gRPC 请求抓包

    上文已经搞清楚了 HTTP2 的传输原理,接下来通过 wireshark 透视一下 gRPC 调用的过程。

请求内容: 请求

返回: 返回

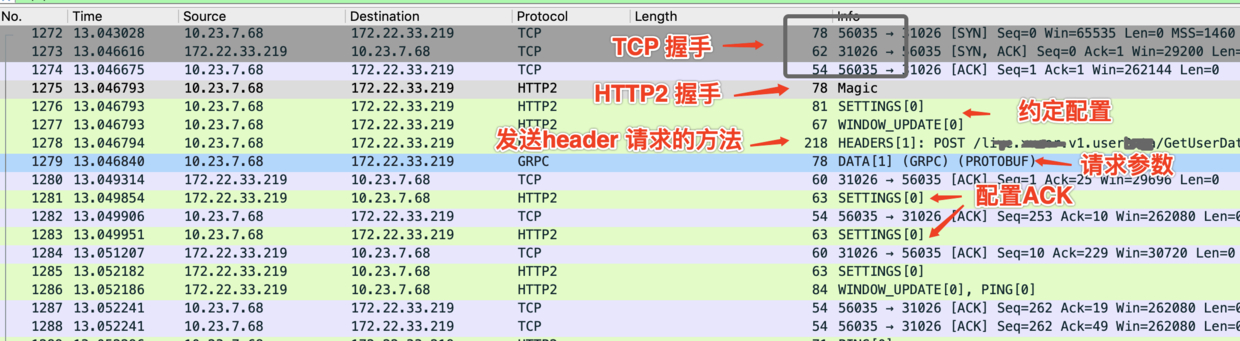

帧示例:

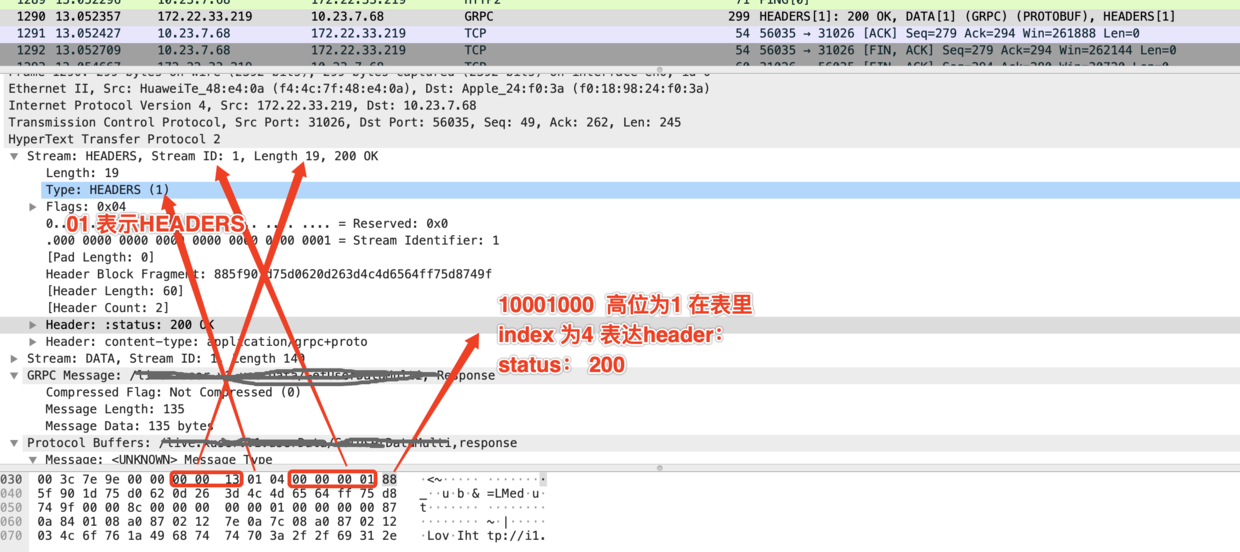

header帧

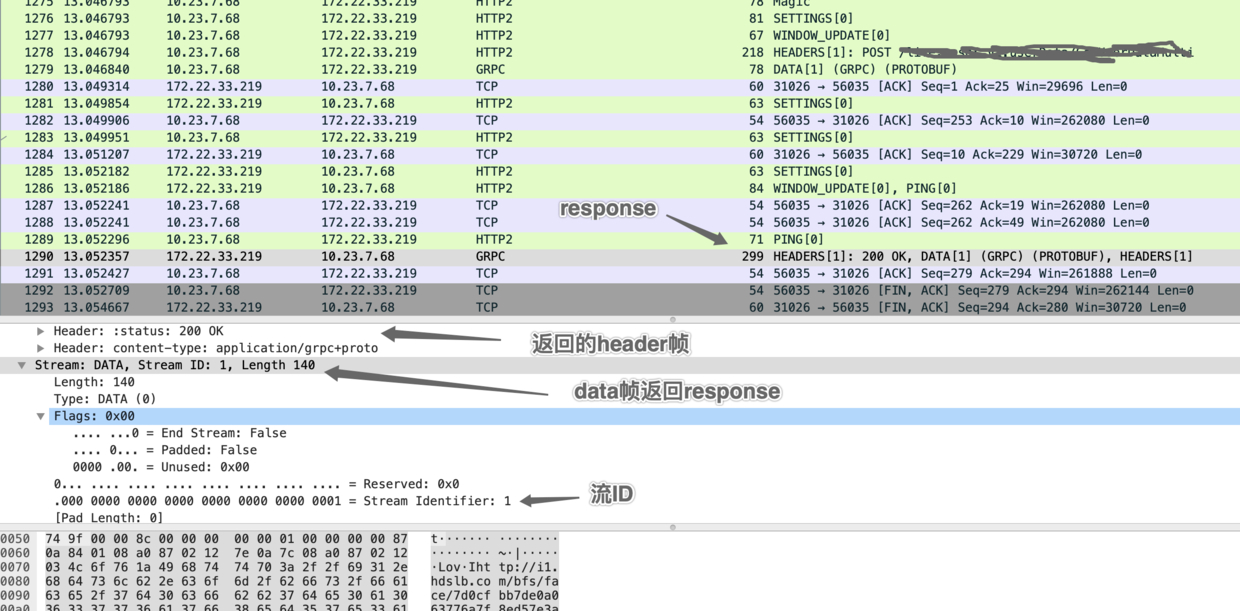

  • 先约定配置,SETTINGS 帧有 ACK 表达确认
  • 请求的 Method 在 header 中传递
  • 参数用 DATA 帧
  • 返回状态用 HEADER 帧
  • 返回数据用 DATA 帧

可见调用语义和 HTTP 并无差别,但通过协议优化,在很大程度上降低了传输的体积,节省资源的同时,也较好地提升了性能。

看了单个请求的抓包样例,我们得再看看 gRPC 的 stream 是什么鬼,代码约定如下:

// proto
service XXX {
    rpc StreamTest(stream StreamTestReq) returns (stream StreamTestResp);
}
message StreamTestReq {
    int64 i = 1;
}
message StreamTestResp {
    int64 j = 1;
}
// server端代码
func (s *XXXService) StreamTest(re v1pb.XXX_StreamTestServer ) (err error) {
    for {
        data, err := re.Recv()
        if err != nil {
            break
        }
             // 将客户端发送来的值乘以10再返回给它
        err = re.Send(&v1pb.StreamTestResp{J: data.I * 10 })
    }
    return
}
// client 端代码
func TestStream(t *testing.T) {
    c, _ := service2.daClient.StreamTest(context.TODO())
    go func(){
        for {
            rec, err := c.Recv()
            if err != nil {
                break
            }
            fmt.Printf("resp: %v\n", rec.J)
        }
    }()
    for _, x := range []int64{1,2,3,4,5,6,7,8,9}{
        _ = c.Send(&dav1.StreamTestReq{I: x})
        time.Sleep(100*time.Millisecond)
    }
    _ = c.CloseSend()
}
// client端输出结果
resp: 10
resp: 20
resp: 30
resp: 40
resp: 50
resp: 60
resp: 70
resp: 80
resp: 90
  • 上面是一个双向 stream 流
  • client 和 server 端同时在收发数据
  • client 连续发送 9 次后,中断过程。常规的流式服务,如视频编解码,可以一直持续直到结束
  • 服务端将 client 的参数 *10 后返回

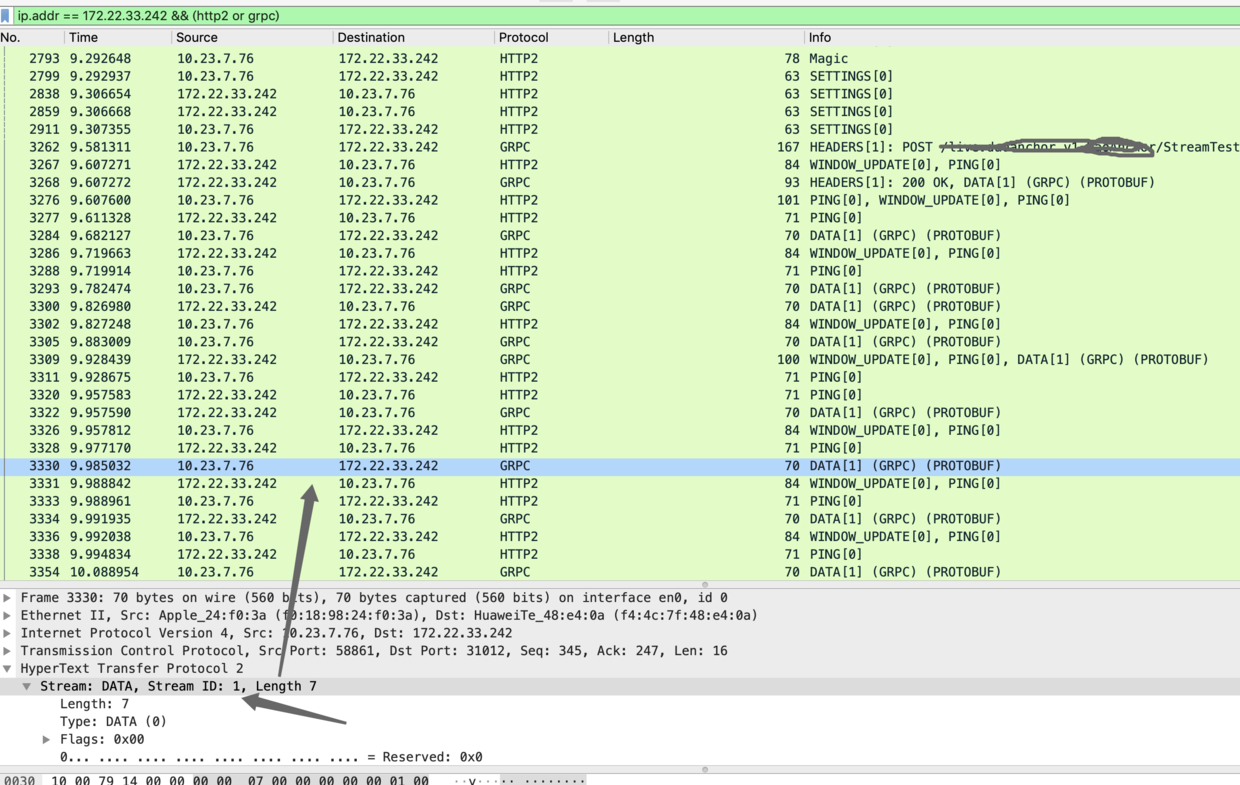

我们不禁要问,这种流式请求和常规的 gRPC 有没有区别? 这从抓包便可知分晓: stream

上面只提取了 http2 和 grpc 的协议内容,否则会被 tcp 的 ack 打乱视野,可以从图上看到:

  • 请求的 method 只发送了一次
  • 服务端的回复 header 也只返回了一次 (200 OK 那行)
  • 剩下的就是: client 的 data 帧和 server 端的 data 帧交替
  • 其实全场就只有一次请求 (stream ID 未变化)

stream 模式,其实就是 gRPC 从协议层支持了,在一次长请求中,分批地处理小量数据,达到多次请求的效果,像流水一样可以延绵不绝,直到某一方终止。

试想下,如果 gRPC 内部不支持这种模式,其实也能自己实现流式的服务,只不过在形式上要多调用几次接口而已。 从上面抓包来看,这种封装在无论在性能和语义上都更好。

进一步提升

参见 HTTP3,抛弃 TCP 协议,拥抱 QUIC。

参考资料
