Ruby 3 Fiber 调度器

我在 2020 年 7 月写过一篇文章 《Ruby 3 Fiber 变化前瞻》，以及后来 8 月 又写过一篇文章 《尝试使用 Ruby 3 调度器》，简单介绍了 Fiber 调度器。Ruby 3 在这几个月中更新了数个版本，包括 ruby-3.0.0-preview1 ruby-3.0.0-preview2 和 ruby-3.0.0-rc1，其对于 Fiber 调度器的 API 做了更多的改进。

不过正如我之前所说，Ruby 3 调度器实现的只有接口，如果没有配套的接口实现，默认是不会启动的。最近四个月工作实在很忙，抽出了点时间来跟上 API 更新的脚步。这个项目得以进一步更新。

项目地址：Evt

Fiber 调度器的使用

我们假设我们现在有一对 IO.pipe，我们往一个里写入 Hello World，然后从另一个里读出来。我们可能会写这样一份代码：

rd, wr = IO.pipe

wr.write("Hello World")
wr.close

message = rd.read(20)
puts message
rd.close

不过这个程序有很多限制，比如写入不能超过 buffer，否则另一端由于没有异步读取，会卡死。以及必须要先写再读，否则也会卡死。当然我们可以使用多线程来解决这个问题：

require 'thread'

rd, wr = IO.pipe

t1 = Thread.new do
  message = rd.read(20)
  puts message
  rd.close
end

t2 = Thread.new do
  wr.write("Hello World")
  wr.close
end

t1.join
t2.join

但我们知道，使用线程来实现 I/O 的多路复用是效率极低的。操作系统的线程切换代价非常大，甚至对于线程之间调度的公平性，至今都是操作系统研究领域的噩梦。然而对于一个 I/O 问题，并不是 CPU-bound 的，只是需要调度器提供合适的睡眠和回调。这时，你只需要调用 Ruby 3 的调度器接口来替代线程就可以了。

require 'evt'

rd, wr = IO.pipe
scheduler = Evt::Scheduler.new

Fiber.set_scheduler scheduler

Fiber.schedule do
  message = rd.read(20)
  puts message
  rd.close
end

Fiber.schedule do
  wr.write("Hello World")
  wr.close
end

scheduler.run

一般来说异步代码需要写 callback 或者引入 async await 的关键字。但是在 Ruby 3 中这是不必要的。Ruby 3 列举了所有常见的需要进行上下文切换调度的场景：I/O 多路复用、等待进程退出、内核睡眠、自旋锁。把这些接口暴露出来，让开发者可以通过自行开发调度器来进行处理，从而无需引入任何额外的关键字。而我这几个月写的 Evt 就是这样一个调度器。

比起上面这个简单的例子，下面这个例子是一个 HTTP/1.1 的服务器

require 'evt'

@scheduler = Evt::Scheduler.new
Fiber.set_scheduler @scheduler

@server = Socket.new Socket::AF_INET, Socket::SOCK_STREAM
@server.bind Addrinfo.tcp '127.0.0.1', 3002
@server.listen Socket::SOMAXCONN

def handle_socket(socket)
  until socket.closed?
    line = socket.gets
    until line == "\r\n" || line.nil?
      line = socket.gets
    end
    socket.write("HTTP/1.1 200 OK\r\nContent-Length: 0\r\n\r\n")
  end
end

Fiber.schedule do
  loop do
    socket, addr = @server.accept
    Fiber.schedule do
      handle_socket(socket)
    end
  end
end

@scheduler.run

可以看出来，开发的过程基本上和同步阻塞的线程开发没有任何区别，只需要 Fiber.set_scheduler 来设置你的调度器，然后在每个原先需要多线程来处理的 I/O 阻塞场景用 Fiber.scheduler 来替代。最后触发 scheduler.run 来启动调度器即可。

后端支持情况

io_uring 支持

这几个月不止 Ruby API 进行了很多优化，我的调度器也做了很多优化，比如做了许多 I/O 多路复用后端的优化。一个是 Linux 5.4 开始引入的 io_uring 多路复用的支持。由于 io_uring 可以减少 syscall 调用次数以及直接的 iov 调用理论上能比 epoll 达到更好的性能。直接的 iov 调用需要 Ruby Fiber 调度器接口上的额外支持。在和 ioquatix 讨论后，Ruby 3.0.0-preview2 开始引入了相关的接口。于是整个 io_uring 的实现需要两个部分，一个是和 epoll 模式兼容的 one-shot polling 相关的代码：

#include <liburing.h>

#define URING_ENTRIES 64
#define URING_MAX_EVENTS 64

struct uring_data {
  bool is_poll;
  short poll_mask;
  VALUE io;
};

void uring_payload_free(void* data);
size_t uring_payload_size(const void* data);

static const rb_data_type_t type_uring_payload = {
  .wrap_struct_name = "uring_payload",
  .function = {
    .dmark = NULL,
    .dfree = uring_payload_free,
    .dsize = uring_payload_size,
  },
  .data = NULL,
  .flags = RUBY_TYPED_FREE_IMMEDIATELY,
};

void uring_payload_free(void* data) {
    io_uring_queue_exit((struct io_uring*) data);
    xfree(data);
}

size_t uring_payload_size(const void* data) {
    return sizeof(struct io_uring);
}

VALUE method_scheduler_init(VALUE self) {
    int ret;
    struct io_uring* ring;
    ring = xmalloc(sizeof(struct io_uring));
    ret = io_uring_queue_init(URING_ENTRIES, ring, 0);
    if (ret < 0) {
        rb_raise(rb_eIOError, "unable to initalize io_uring");
    }
    rb_iv_set(self, "@ring", TypedData_Wrap_Struct(Payload, &type_uring_payload, ring));
    return Qnil;
}

VALUE method_scheduler_register(VALUE self, VALUE io, VALUE interest) {
    VALUE ring_obj;
    struct io_uring* ring;
    struct io_uring_sqe *sqe;
    struct uring_data *data;
    short poll_mask = 0;
    ID id_fileno = rb_intern("fileno");

    ring_obj = rb_iv_get(self, "@ring");
    TypedData_Get_Struct(ring_obj, struct io_uring, &type_uring_payload, ring);
    sqe = io_uring_get_sqe(ring);
    int fd = NUM2INT(rb_funcall(io, id_fileno, 0));

    int ruby_interest = NUM2INT(interest);
    int readable = NUM2INT(rb_const_get(rb_cIO, rb_intern("READABLE")));
    int writable = NUM2INT(rb_const_get(rb_cIO, rb_intern("WRITABLE")));

    if (ruby_interest & readable) {
        poll_mask |= POLL_IN;
    }

    if (ruby_interest & writable) {
        poll_mask |= POLL_OUT;
    }

    data = (struct uring_data*) xmalloc(sizeof(struct uring_data));
    data->is_poll = true;
    data->io = io;
    data->poll_mask = poll_mask;

    io_uring_prep_poll_add(sqe, fd, poll_mask);
    io_uring_sqe_set_data(sqe, data);
    io_uring_submit(ring);
    return Qnil;
}

VALUE method_scheduler_deregister(VALUE self, VALUE io) {
    // io_uring runs under oneshot mode. No need to deregister.
    return Qnil;
}

另一部分则是直接的 iov 支持：

VALUE method_scheduler_io_read(VALUE self, VALUE io, VALUE buffer, VALUE offset, VALUE length) {
    struct io_uring* ring;
    struct uring_data *data;
    char* read_buffer;
    ID id_fileno = rb_intern("fileno");
    // @iov[io] = Fiber.current
    VALUE iovs = rb_iv_get(self, "@iovs");
    rb_hash_aset(iovs, io, rb_funcall(Fiber, rb_intern("current"), 0));
    // register
    VALUE ring_obj = rb_iv_get(self, "@ring");
    TypedData_Get_Struct(ring_obj, struct io_uring, &type_uring_payload, ring);
    struct io_uring_sqe *sqe = io_uring_get_sqe(ring);
    int fd = NUM2INT(rb_funcall(io, id_fileno, 0));

    read_buffer = (char*) xmalloc(NUM2SIZET(length));
    struct iovec iov = {
        .iov_base = read_buffer,
        .iov_len = NUM2SIZET(length),
    };

    data = (struct uring_data*) xmalloc(sizeof(struct uring_data));
    data->is_poll = false;
    data->io = io;
    data->poll_mask = 0;

    io_uring_prep_readv(sqe, fd, &iov, 1, NUM2SIZET(offset));
    io_uring_sqe_set_data(sqe, data);
    io_uring_submit(ring);

    VALUE result = rb_str_new(read_buffer, strlen(read_buffer));
    if (buffer != Qnil) {
        rb_str_append(buffer, result);
    }

    rb_funcall(Fiber, rb_intern("yield"), 0); // Fiber.yield
    return result;
}

VALUE method_scheduler_io_write(VALUE self, VALUE io, VALUE buffer, VALUE offset, VALUE length) {
    struct io_uring* ring;
    struct uring_data *data;
    char* write_buffer;
    ID id_fileno = rb_intern("fileno");
    // @iov[io] = Fiber.current
    VALUE iovs = rb_iv_get(self, "@iovs");
    rb_hash_aset(iovs, io, rb_funcall(Fiber, rb_intern("current"), 0));
    // register
    VALUE ring_obj = rb_iv_get(self, "@ring");
    TypedData_Get_Struct(ring_obj, struct io_uring, &type_uring_payload, ring);
    struct io_uring_sqe *sqe = io_uring_get_sqe(ring);
    int fd = NUM2INT(rb_funcall(io, id_fileno, 0));

    write_buffer = StringValueCStr(buffer);
    struct iovec iov = {
        .iov_base = write_buffer,
        .iov_len = NUM2SIZET(length),
    };

    data = (struct uring_data*) xmalloc(sizeof(struct uring_data));
    data->is_poll = false;
    data->io = io;
    data->poll_mask = 0;

    io_uring_prep_writev(sqe, fd, &iov, 1, NUM2SIZET(offset));
    io_uring_sqe_set_data(sqe, data);
    io_uring_submit(ring);
    rb_funcall(Fiber, rb_intern("yield"), 0); // Fiber.yield
    return length;
}

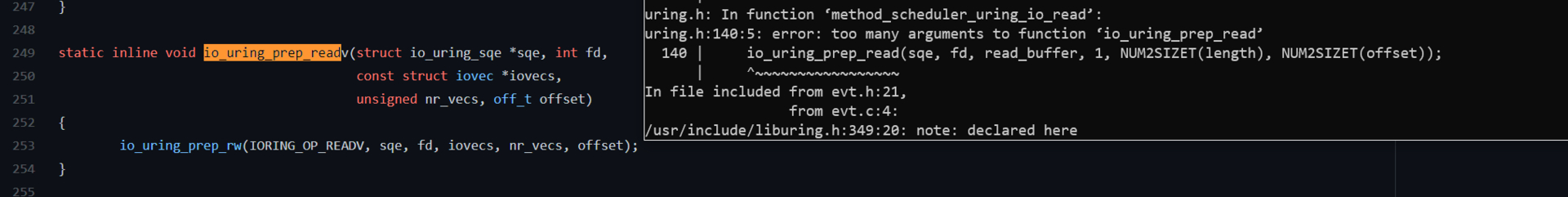

不过目前不知道为什么 iov 调用没有被 Ruby Scheduler 识别到，目前还在修复相关的问题。不过好消息是至少达到了接近 epoll 的性能了。

IOCP 支持

另一个麻烦的地方是 Windows IOCP 支持。我试图写了一个 IOCP 的调度器：

VALUE method_scheduler_init(VALUE self) {
    HANDLE iocp = CreateIoCompletionPort(INVALID_HANDLE_VALUE, NULL, 0, 0);
    rb_iv_set(self, "@iocp", TypedData_Wrap_Struct(Payload, &type_iocp_payload, iocp));
    return Qnil;
}

VALUE method_scheduler_register(VALUE self, VALUE io, VALUE interest) {
    HANDLE iocp;
    VALUE iocp_obj = rb_iv_get(self, "@iocp");
    struct iocp_data* data;
    TypedData_Get_Struct(iocp_obj, HANDLE, &type_iocp_payload, iocp);
    int fd = NUM2INT(rb_funcallv(io, rb_intern("fileno"), 0, 0));
    HANDLE io_handler = (HANDLE)rb_w32_get_osfhandle(fd);

    int ruby_interest = NUM2INT(interest);
    int readable = NUM2INT(rb_const_get(rb_cIO, rb_intern("READABLE")));
    int writable = NUM2INT(rb_const_get(rb_cIO, rb_intern("WRITABLE")));
    data = (struct iocp_data*) xmalloc(sizeof(struct iocp_data));
    data->io = io;
    data->is_poll = true;
    data->interest = 0;

    if (ruby_interest & readable) {
        interest |= readable;
    }

    if (ruby_interest & writable) {
        interest |= writable;
    }

    HANDLE res = CreateIoCompletionPort(io_handler, iocp, (ULONG_PTR) data, 0);
    printf("IO at address: 0x%08x\n", (void *)data);

    return Qnil;
}

VALUE method_scheduler_wait(VALUE self) {
    ID id_next_timeout = rb_intern("next_timeout");
    ID id_push = rb_intern("push");
    VALUE iocp_obj = rb_iv_get(self, "@iocp");
    VALUE next_timeout = rb_funcall(self, id_next_timeout, 0);

    int readable = NUM2INT(rb_const_get(rb_cIO, rb_intern("READABLE")));
    int writable = NUM2INT(rb_const_get(rb_cIO, rb_intern("WRITABLE")));

    HANDLE iocp;
    OVERLAPPED_ENTRY lpCompletionPortEntries[IOCP_MAX_EVENTS];
    ULONG ulNumEntriesRemoved;
    TypedData_Get_Struct(iocp_obj, HANDLE, &type_iocp_payload, iocp);

    DWORD timeout;
    if (next_timeout == Qnil) {
        timeout = 0x5000;
    } else {
        timeout = NUM2INT(next_timeout) * 1000; // seconds to milliseconds
    }

    DWORD NumberOfBytesTransferred;
    LPOVERLAPPED pOverlapped;
    ULONG_PTR CompletionKey;

    BOOL res = GetQueuedCompletionStatus(iocp, &NumberOfBytesTransferred, &CompletionKey, &pOverlapped, timeout);
    // BOOL res = GetQueuedCompletionStatusEx(
    //    iocp, lpCompletionPortEntries, IOCP_MAX_EVENTS, &ulNumEntriesRemoved, timeout, TRUE);

    VALUE result = rb_ary_new2(2);

    VALUE readables = rb_ary_new();
    VALUE writables = rb_ary_new();

    rb_ary_store(result, 0, readables);
    rb_ary_store(result, 1, writables);

    if (!result) {
        return result;
    }

    printf("--------- Received! ---------\n");
    printf("Received IO at address: 0x%08x\n", (void *)CompletionKey);
    printf("dwNumberOfBytesTransferred: %lld\n", NumberOfBytesTransferred);

    // if (ulNumEntriesRemoved > 0) {
    //     printf("Entries: %ld\n", ulNumEntriesRemoved);
    // }

    // for (ULONG i = 0; i < ulNumEntriesRemoved; i++) {
    //     OVERLAPPED_ENTRY entry = lpCompletionPortEntries[i];

    //     struct iocp_data *data = (struct iocp_data*) entry.lpCompletionKey;

    //     int interest = data->interest;
    //     VALUE obj_io = data->io;
    //     if (interest & readable) {
    //         rb_funcall(readables, id_push, 1, obj_io);
    //     } else if (interest & writable) {
    //         rb_funcall(writables, id_push, 1, obj_io);
    //     }

    //     xfree(data);
    // }

    return result;
}

但实际发现收到的 I/O 全部都是错误的指针。一番研究后发现，如果要让 IOCP 调度对应的 I/O，该 I/O 在初始化时就要有 FILE_FLAG_OVERLAPPED Flag 的支持。这意味着还需要 Ruby 的 win32/win32.c 中做出一些改进，才能在调度器中正确调度 IOCP。不过 Windows 上的 fallback IO.select 调度器还是能正常使用的，这问题就不大，毕竟谁在乎 Windows 的生产性能呢...

kqueue 支持改进

另一个做出的改进是在 macOS 的 kqueue 上。kqueue 在 FreeBSD 上的性能相当好，但是在 macOS 上就比较拉跨。只能通过减少 syscall 来提高性能。这几个月的一个改进是使用了 kqueue 的 one-shot 模式，来减少一次 deregister 需要的 syscall。

VALUE method_scheduler_register(VALUE self, VALUE io, VALUE interest) {
    struct kevent event;
    u_short event_flags = 0;
    ID id_fileno = rb_intern("fileno");
    int kq = NUM2INT(rb_iv_get(self, "@kq"));
    int fd = NUM2INT(rb_funcall(io, id_fileno, 0));
    int ruby_interest = NUM2INT(interest);
    int readable = NUM2INT(rb_const_get(rb_cIO, rb_intern("READABLE")));
    int writable = NUM2INT(rb_const_get(rb_cIO, rb_intern("WRITABLE")));

    if (ruby_interest & readable) {
        event_flags |= EVFILT_READ;
    }

    if (ruby_interest & writable) {
        event_flags |= EVFILT_WRITE;
    }

    EV_SET(&event, fd, event_flags, EV_ADD|EV_ENABLE|EV_ONESHOT, 0, 0, (void*) io);
    kevent(kq, &event, 1, NULL, 0, NULL); // TODO: Check the return value
    return Qnil;
}

概览

最后我们把主流的操作系统 I/O 多路复用都写了一遍集成到了我们的事件处理库中，整体情况如下：

1. 当编译时检测到 liburing-dev 已被安装
2. 当 Linux 内核版本 >= 2.6.8
3. 在 I/O 初始化过程中 FILE_FLAG_OVERLAPPED flag 被引入前 无法工作。
4. 一些 I/O 在 Windows 下无法变成非阻塞 I/O，详见 调度器文档.
5. kqueue 在 Darwin 下的一些特殊情况性能很烂，可能会在未来被禁用。

基准测试

那么总体性能如何呢？

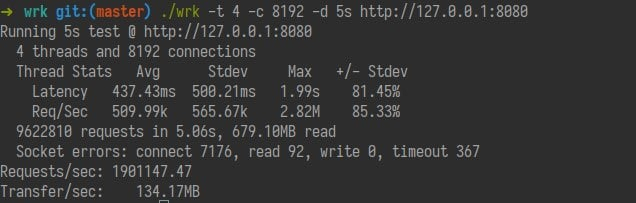

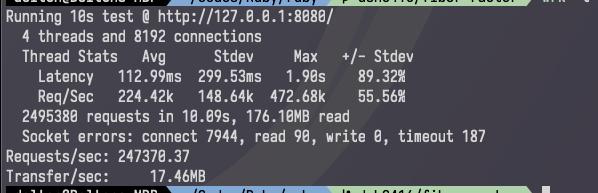

下面的测试是在 evt v0.2.2 和 Ruby 3.0.0-rc1 上运行的，详细的测试代码见 evt-server-benchmark。测试仅使用单线程服务器。

测试命令是 wrk -t4 -c8192 -d30s http://localhost:3001.

相当惊人。这个结果有几方面因素。现在的 Falcon 等异步框架使用的都是基于 nio4r 来实现的，其背后是 libev。libev 在各个异步事件库中的性能本来就是比较一般的，再加上其为了更好的兼容性做了大量的妥协。另一方面，以前的调度库需要大量 Ruby 元编程帮助，而现在几乎都是在 C extension 间完成的，性能也有了很大的提升。

另外比起我们之前在 preview1 上做的测试，这个版本的 Fiber 调度器修复了大量的错误，而 wrk 的测试结果是非常错误敏感的，这使得我们最终的请求速度比起之前又提升了 10 倍。

与 Ractor 结合

我在 2020 年 11 月 17 日写过一篇关于 Ractor 的扫盲贴 《Ractor 下多线程 Ruby 程序指南》，Ractor 和 Fiber 的结合始终是一个有意思的话题。目前情况下 Fiber 与 Ractor 结合来实现 Web 服务器有两个可能的路径：

1. 在主 Ractor 部署一个调度器，用来处理请求的 accept。将请求派发到子 Ractor 中，由子线程进行处理后将返回值传回主 Ractor 中进行请求返回。
2. 利用 Linux 内核 SO_REUSEPORT 特性让多个 Ractor 同时监听请求，即可直接将单线程服务器扩展成多线程服务器。

比较可惜的是，目前这两者都是无法实现的。因为目前 Fiber 的一些特性无法在 Ractor 中使用。我个人倾向认为这是误报，目前已提交了一个 patch GitHub #3971。根据我之前的测试，Ractor 的加入在实际上应该还能再提升 4 倍左右的吞吐量。不过由于 API 服务器通常是无状态的，主要矛盾也不是 CPU-bound，所以这些吞吐量也是可以由多进程来实现的，Ractor 的引入更多是比起多进程实现的内存消耗降低。

等 Ruby 3.0 更新后我们可以进一步测试。

总结

这比起 preview1 10 倍的性能提升，和比起以前阻塞 I/O 近 36 倍的性能提升足以证明 Ruby 目前服务器的性能问题的本质是 I/O 阻塞问题，而不是 Ruby CPU 执行慢的问题。而随着 I/O 调度器的引入，Ruby 3 的 I/O 性能能更上一个台阶。接下来我们要等待的就是一些使用 C 原生组件的，比如数据库驱动和 Redis 驱动的更新。然后使用一个基于 Fiber 的 Web 服务器，例如 Falcon。无需任何业务上代码的变化，就能得到数倍甚至数十倍的性能提升。

让我们继续享受 Ruby 的快乐编程。

更新

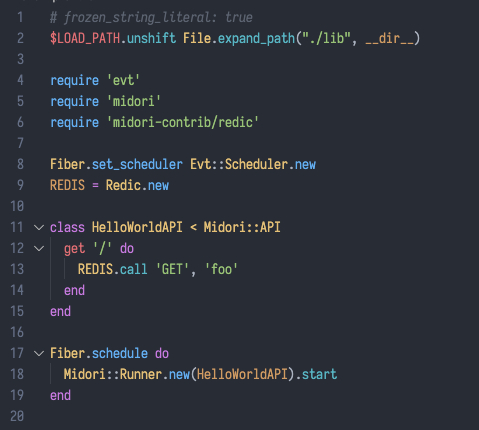

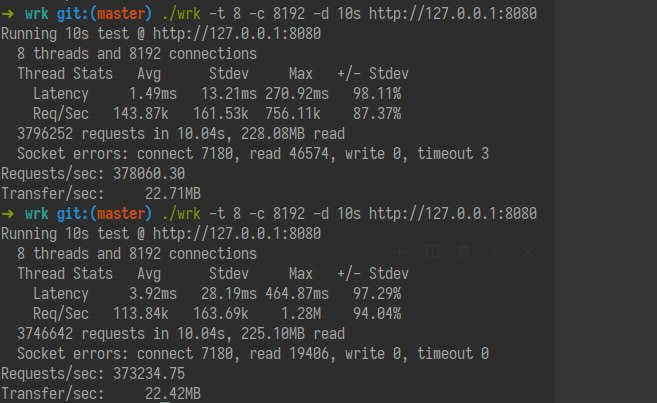

wrk 对于错误非常敏感，这个 benchmark 中的 parser 有问题，无法准确关闭 socket。把我的 Midori 重新捡起来改成了 Ruby 3 Scheduler 项目。性能在 kqueue 达到了 247k req/s 单线程！达到了上百倍的性能提升。epoll 上能达到 627k req/s！
