算法 Dijkstra 最短路径算法的理解与实现

yfractal for Beansmile · 2017年02月02日 · 最后由 love93hate 回复于 2018年08月27日 · 12163 次阅读
本帖已被管理员设置为精华贴

Dijkstra 大学的时候就学过,但最近在 [《Algorithms》][1] 这本书里,看到了个很有趣的讲解,对这个算法有了新的理解,以下便是对这个算法的整理和实现。

广度搜索与最短距离

我们知道,如果把所有的边的距离当做 1,广度遍历得到的就是最短路径。

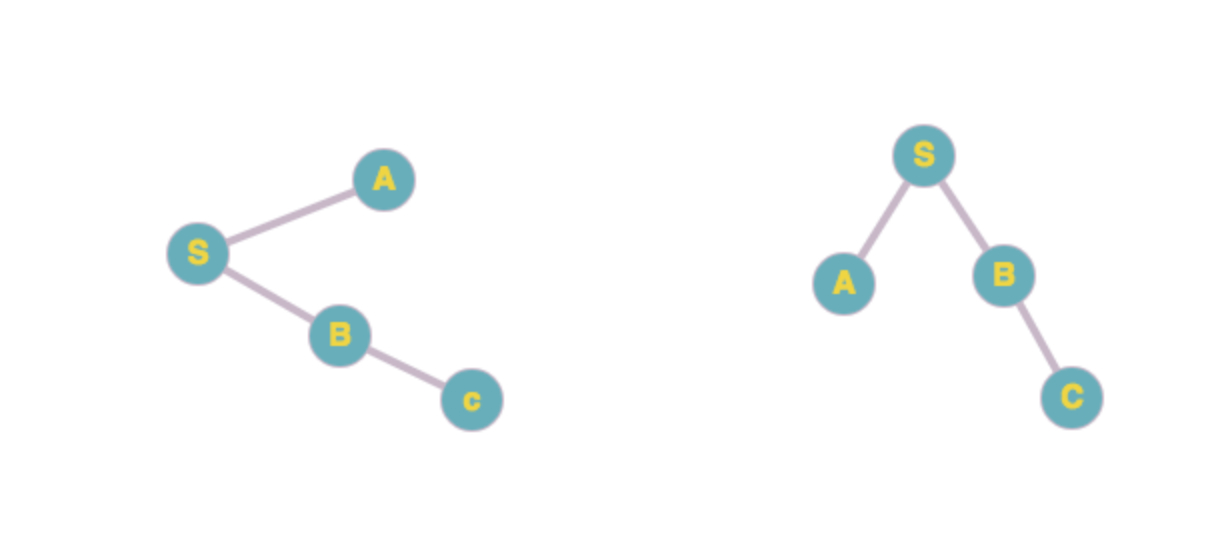

更直观的,我们可以这样想,把节点都想成有质量的小球,节点间边想成细线。我们把 S 球拎起来,让所有的球都自然下垂,这样小球所在的层数,就是 S 球到其他小球的最短距离了。如下图:

我们可以简单证明下。

首先,广度搜索,又被称为层次遍历,就是一层一层进行搜索。当搜索到 d 层,所有小于 d 层的节点一定已经搜索完了。

假设在某一个时刻,所有 d 层的节点都已经计算正确了。那么他们相邻的节点的距离只有两种情况,一种是未知的,那么他们同 S 的最短距离应为 d + 1。

一种是已知的,距离小于等于 d,根据假设,他的距离也已经计算正确了。

然后,我们再考虑初始情况。S 节点的距离为 0,相邻的节点距离都为 1,符合我们的假设。所以通过广度搜索得到的距离是最短距离。

这个"证明"只是用来理解这个算法的,并不去严谨,《[算法导论][3]》有严谨的证明,大家感兴趣的话可以去看看。

广度搜索到 Dijkstra

既然我们知道广度搜索能得到所有边的距离为 1 的节点的最短距离了。那么广度搜索和 Dijkstra 有没有什么关系呢?换句话说,最短路径能不能变成广度搜索呢?

最短路径和广度搜索的区别就在于,广度遍历之间的节点距离只能为 1,而最短路径计算的节点距离可以为任意正数。

如果我们把所有距离都变成1 会怎样?

为了达到这个目的,我们把两个几点之间加上如果哑节点(dummy node),让所有节点(节点 + 哑几点)间的距离为 1,这样我们就可以用广度遍历来算最短距离了!

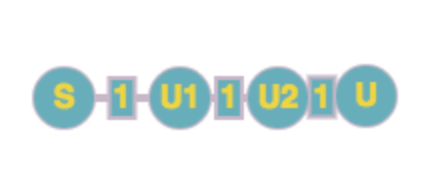

比如 s 同 u 的距离为 3,那么我们可以在 S 和 U 之间加上两个节点 u1 ,u2。这样就变成了 S -> U1 -> U2 -> U,相邻的节点间的距离为 1。如下图:

目前的算法看起来有点蠢,不过已经很接近 Dijkstra 了。我们看下如何来优化它!

优化当前的算法吗

算法好玩的地方就在于,我们可以优化它。

首先,我们先分析这个算法的问题。

假设从 S 到 U 的距离是 100,那么计算前 99 个哑节点的距离,都是没有意义的。

如果我们在 90 分钟里,睡一下,在第一百分钟的时候,有一个闹铃把我们叫醒,就好了!让我们来做这样的一个闹铃!

假设我们要求下图的的最短距离,我们可以这么做。我们从 0 出发,从图中可以看出来,直到 100 或者 200 分钟后,不会有任何有趣的事情发生。那我们就设两个闹铃,分别为 100 分钟、200 分钟之后响。

等到 100 这个闹铃响的时候,我们到了 1 号节点,这个时候,我们检查 1 号节点的相邻节点,发现 50 分钟后,可能会到 2 号节点。所以我们加入 150 这个闹铃。

150 分钟到的时候,我们到了 2 号节点,所以 2 号的最短距离是 150。这样就得到了所有节点的最短距离。

我们的闹钟算法如下:

  • 讲 S 的闹钟设为 0
  • 循环,直到没有任何一个闹钟 假设,下一个闹钟 (距离最近的节点) 响起响起的时间是 T,到达的节点是 U,那么
    • 从 S 到 U 的距离就是 T
    • 对于 U 的每一个相邻节点 V
      • 如果 v 还没有闹钟,则将它的闹钟设置为 T + l(u, v)
      • 如果 v 的闹钟,比 T + l(u,v) 晚,则更新 v 的闹钟

Dijkstra 实现

我们来看下具体实现,实现算法可以帮助我们进一步理解算法。

class Dijkstra
  INFINITY = 1 << 32
  def initialize(weighted_graph)
    @weighted_graph = weighted_graph
  end

  def shortest_distances
    make_alarms
    decrease_alarm(0, 0)

    while v = alarm!
      @weighted_graph[v].each do |w, weight|
        if alarm(w) > alarm(v) + weight
          decrease_alarm(w, alarm(v) + weight)
        end
      end
    end

    @alarms
  end

  def make_alarms
    @vertexes_alarms = (0...vertexes_count).to_a

    @alarms = Array.new(vertexes_count, INFINITY)
  end

  def alarm(vertex)
    @alarms[vertex]
  end

  def decrease_alarm(vertex, time)
    @alarms[vertex] = time

    @vertexes_alarms.sort_by! do |vertex|
      @alarms[vertex]
    end
  end

  def alarm!
    @vertexes_alarms.delete_at(0)
  end

  def vertexes_count
    @vertexes_count ||= @weighted_graph.length
  end
end


优化

自己观察这个算法,会发现decrease_alarm这个方法,每次都调用了sort!方法。但其实我们每次拿出来的闹铃都是数值最小的那一个,用优先队列 (Priority queue) 更合适。这样可以降低算法的复杂度,让我们的算法更快。

总结

算法的书有很多,但讲清楚算法是怎么来的,却很少。《Algorithms》这本书采用的方式,很像《怎样解题》所采用方式,很有趣,也很有启发性。

同时算法最有趣的地方在于可以一点一点改进和优化!

原文链接

参考

  1. [Algorithms][7]
  2. [算法导论][8]
  3. [怎样解题][9]
  4. [画图网站][10]

[1]: https://book.douban.com/subject/1996256/ [2]: /img/bVIIAM [3]: https://book.douban.com/subject/1885170/ [4]: /img/bVIIA8 [5]: /img/bVIIBb [6]: /img/bVIIBP [7]: https://book.douban.com/subject/1996256/ [8]: https://book.douban.com/subject/1885170/ [9]: https://book.douban.com/subject/2124114/ [10]: http://graphonline.ru/en/

jasl 将本帖设为了精华贴。 02月03日 01:40

挺好的,顺便 po 一个地址算法可视化.

马克学习!好帖!

大一狗看的心花怒放 😉 十分适合初学者理解 dijkstra 算法工作流程的文章!

还有以下一个小错误?10 是不是改成 100

假设从 S 到 U 的距离是 10,那么计算前 99 个哑节点的距离,都是没有意义的。

#4 楼 @somejump 😃 大一就开始学 ruby 了,👍 👍

多谢多谢,已更正!

补充个实例用法

weighted_graph=[
  [[0,0],[1,100],[2,200]],
  [[0,100],[1,0],[2,50]],
  [[0,200],[1,50],[2,0]]
]

graph = Dijkstra.new(weighted_graph)
graph.shortest_distances
puts graph

这个思路有趣!

priority queue 也就是堆。实现一个堆并不难。而且 dijkstra 中的堆使用并不需要堆排序,只需要维护一个小根堆就可以了。复杂度可以降低到 O((V+E) lg V)。而注意到复杂度中包含了 E,说明这个算法对稀松图是非常适合的
