Gem 为 FlowCore 添加了高层工作流抽象

jasl · 2020年05月25日 · 最后由 jasl 回复于 2020年06月10日 · 3876 次阅读

FlowCore - SaaS 快速开发套件之工作流引擎

FlowCore 发布之后,我着手做一个 BPM/OA 的 Gem,也就是之前提的 FlowKit,做的过程中发现了一些问题非常卡手,所以我决定根据实践过程中的问题改进一下。

其中最大的问题在于两点:

  • 可视化设计器
  • 保证部署的流程图的正确性

我发现在 PetriNet 这一层并不容易解决这些问题,并且我和一些人沟通的过程中发现理解 PetriNet 概念并不容易,所以我希望能够尽可能的屏蔽他,于是我引入了一层新的抽象 —— Pipeline。

当然这并不是我否定了 PetriNet, Pipeline 和 PetriNet 的关系类似 ActiveRecord 和 Arel,AR 的查询界面实际上是对 Arel 的包装,为了易用性并没有充分暴露 Arel 的全部功能,绝大多数情况下 AR 提供的功能足矣,极端复杂的情况下可以绕过 AR 直接使用 Arel,但是此时要自行承担风险。

Pipeline 牺牲了一些表达能力下换来了:

  • 简化概念,只有步骤(Step)一种元素
  • 易于实现可视化编辑器
  • 易于验证,绝大多数情况下 Pipeline 的定义都是合法的

编辑好的 Pipeline 可以被编译成 PetriNet,用于真正的执行。

我以组织大会拉赞助的流程(实际不是这样子的哈~)为例:

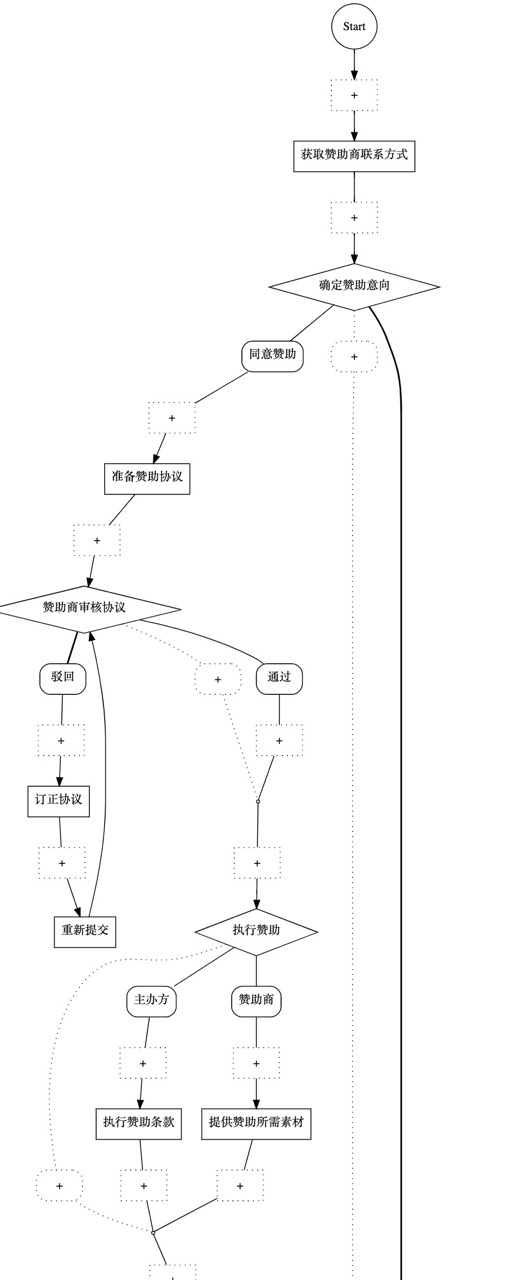

编辑器(使用 GraphViz 绘制出来的):

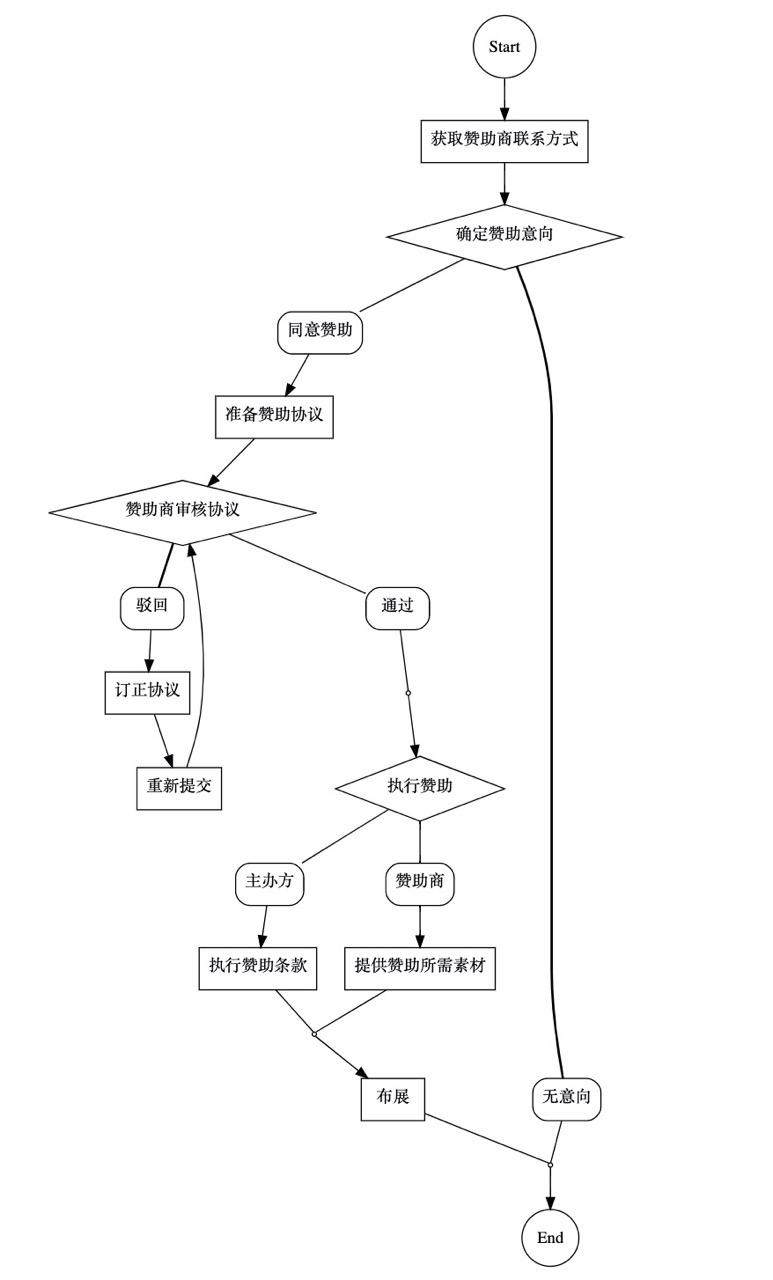

预览图:

最终会编译到 PetriNet

很直观吧?也不用了解 PetriNet 的那些规则了。

Pipeline 的步骤(Step)被设计成可利用 STI 扩展的,但是核心有五种步骤类型:

  • 任务(Task):执行业务逻辑的节点
  • 排他性分支(Exclusive Choice):类似编程语言的 if...elsif...else,如果有满足条件的分支则跳入,否则会进入默认分支,圆角矩形为分支,分支可附着条件(Guard
  • 并行分支(Parallel Split):同时执行多个分支的逻辑,当所有分支的步骤都执行完后,才会继续
  • 跳转(Redirection):跳转到其他节点,实现类似驳回后订正然后重新提交的流程。
  • 结束(End):跳转到结束流程

只有 跳转 有特别规则:

  • 流程主干不能有跳转步骤,否则流程就永远不可能结束了
  • 不能跳转到同一个分支下的其他步骤,否则就会产生死循环或者死节点
  • 有一些步骤类型被标记为屏障(barrier_step,当前只有 并行分支 是),不能跳转到屏障外的步骤去,否则业务上就说不通了

当然也不用特别记,这些规则实现在代码里了,包括在配置界面上也只能选择有效的步骤进行。

我已经翻新了 Dummy 应用,把半成品 FlowKit 塞了进去,可以玩玩,但是还有很多工作没完成,后边要准备 RubyConf 了,所以先把最近的成果放出来。

我主要是想把想法先给实现出来然后验证,做到一半发现一些开始的设计可能有问题, 如果有兴趣研究或者采用的话,我有一些地方需要帮助:

数据库表设计需要优化

Pipeline 由 PipelineStepBranch 三个模型组成,大致可描述为:

  • Step(多分支步骤)可以有多个 Branches
  • Step (如果在一个分支内)属于一个 Branch
  • Branch 有多个 Steps
  • Step 自身也是一个树状结构,使用 ancestry gem 维护
  • Step 的顺序由 acts_as_list 维护

表的设计以及查询的使用应该有优化空间

编译到 PetriNet 的代码有很大优化空间

入口代码:https://github.com/rails-engine/flow_core/blob/master/app/models/flow_core/pipeline.rb#L21

这段代码我测试过,虽然正确工作(几乎吧),但是我自己并不满意。

困难点在于,Step 编译出来的 PetriNet 片段,结尾有可能是 Place 或者 Transition,同时 StepStep 产生的 PetriNet 片段要连接,这里就有很多种可能的情况要处理了。

处理步骤的移动

比如 跳转节点 的移动是有规则的,所以得提供个 move 方法去处理移动,以及暴露可以移动到哪些步骤的前或后

GraphViz 的可视化排版并不美观,绘制代码比较乱

代码在:https://github.com/rails-engine/flow_core/blob/master/test/dummy/app/overrides/models/flow_core/pipeline_override.rb

我使用 GraphViz 主要是因为不会写前端...而且前端工作量太大

其他我没想到的点

欢迎给出意见或者问题...

👍,周末有空跑跑看,试试做一个可视化前端😉

kxu1988 回复

加油!!!!!!!!!!!!!!!!!

发了个推展示一下 Dummy App 可以做到的效果

https://twitter.com/jasl9187/status/1270304483923259393

有空还可以搞一下表单字段的访问控制(FormCore 本来就有的功能)、会签、动态指派

jasl 回复

太模糊了,看不清

kikyous 回复

蛋疼... 那有啥地方上传视频比较方便的...

jasl 回复

b 站

kikyous 回复

好吧,我申请个 up 主去
